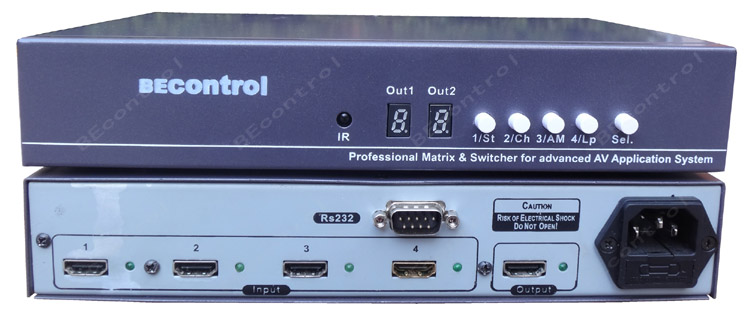

          本系列HDMI切换器产品是我公司专门研发生产用于对计算机HDMI信号进行切换的设备，可将多路HDMI音视频信号从输入通道切换输送到1路HDMI音视频信号通道上输出，采用性能极高的专业切换处理芯片，自带缓冲，输出更加稳定，图象 清晰无重影；实现影音播放的同步切换，内嵌智能控制及管理软件，提供RS232控制接口，方便用户与各种远端控制设备配合使用。供RS232环出接口，可以让多台切换器级联使用，以扩充多路端口。同时具有手动面板、红外遥控控制功能，方便用户与各种红外控制设备配合使用。另外还具有掉电现场保护功能、状态存储记忆。广泛用于投影教室、会议室、多功能厅、展厅、多媒体教室等场所。

技术参数:

带 宽：1.65GHz（-3Db）满载

最大支持分辨：Normal-PC：1600x1200@60_24bit， HDPC：1920x1200P@ 60_24bit，HDTV：

1920x1080P@60_36bit

协 议：支持HDCP1.3协议，支持HDMI1.3协议，兼容DVI1.0协议

最大传输延时：5nS(±1nS)

切换速度：150 ns(最长时间)

信号类型：HDMI 1.3规范中的 HDMI-A全数字T.M.D.S.信号

微分相位：0.05o(RL=150Ω)

微分增益：0.05%(RL=150Ω)

数据传输率：2.25GBits

信号输入

信号类型：HDTV 高清信号

接 口：Type-A型HDMI锁扣母头

最小电平：0.5Vp-p

最大电平：1.0Vp-p

差分阻抗：100Ω

回波损耗：-30db@5MHz

信号输出

信号类型：HDTV 高清信号

接 口：HDMI 接口 A 型 19 针母头

输出电平：0.7Vp-p

差分阻抗：100Ω

回波损耗：-30db@5MHz

直流补偿：最大 5mV

功 耗：30W

温 度：-15℃～55℃

输入电压：AC 110～240V；50/60Hz

控制协议：
代码公式：EB 00 10 01 00 02 XX 01   :XX表示输入通道
例如切换输入1：EB 00 10 01 00 02 01 01
例如切换输入2：EB 00 10 01 00 02 02 01
例如切换输入3：EB 00 10 01 00 02 03 01
例如切换输入16：EB 00 10 01 00 02 10 01
