BEC-VA0404矩阵切换器是专门为视音频信号的显示切换而设计的高性能智能矩阵开关设备，该系列产品广泛的用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。
基本功能
兼容复合视频、S－视频、分量视频、HDTV
宽带技术设计，150M（－3dB）的满载视频带宽
采用大尺寸彩色液晶显示屏，可显示设备各通道的切换状态、输入信号特性等信息，方便切换控制
采用多种切换控制方式：红外遥控切换、键盘操作切换、RS232控制切换
1U机架安装的标准机箱
多组全局预置，掉电自动保存
技术指标
音频
路由： 4 x 4 至 4x 4 立体声音频矩阵切换器
增益： 非平衡音频
频率响应： 20Hz -20 KHz , ±0.05 dB
信噪比： （S/N） 最大输出下> 90 dB
通道隔离度： 大于80 dB @ 1KHz
音频输入
信号类型： 1至 4路平衡立体声
连接器： RCA
阻抗： 大于10K 欧
最大电平： 在1% 总谐波失真条件下大于+20 dBu
音频输出
信号类型： 1至 4路平衡立体声
连接器： RCA
阻抗： 50欧
最大电平： （高阻） 大于 +21 dBu
最大电平： （600欧） 大于+15 dBm
视频
路由： 4 x 1 至 4x 4 矩阵切换器
带宽： 150M（－3dB），满载
串扰： －50dB@5 Mhz
视频输入
信号类型： 复合视频、S－视频、分量视频、HDTV
连接器： BNC插座
阻抗： 75欧
视频输出
信号类型： 复合视频、S－视频、分量视频、HDTV
连接器： BNC插座
阻抗 ：75欧
切换类型： 场消隐期间切换
控制
串口控制： RS-232
控制协议： 9600波特，8位，1个停止位，无奇偶校验
连接器： 9针D形插座
程序控制： Econtrol 用于Windows环境的控制程序； Econtrol简化指令集
物理指标
电源： 220VAC -240 VAC , 50 / 60 Hz
功率： 100 W
机架安装： 1U
尺寸： 48cm x 30cm x 4.4 cm
重量： 2.5 kg
防震等级： 纸箱中ISTA / NSTA 1A
平均故障间隔时间（MTBF）： 30000小时

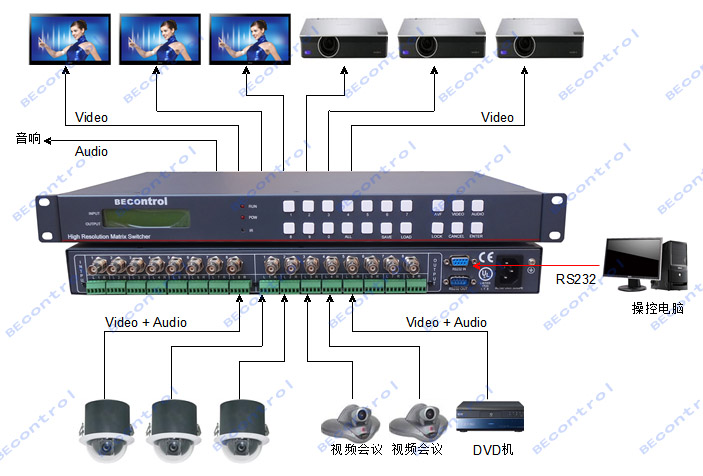

连接示意图：
控制矩阵切换器示意图：
IPHONE手机操作界面：
AV矩阵切换器型号：
BEC-VA0404 4路音视频信号输入,4路音视频信号输出；
BEC-VA0804 8路音视频信号输入,4路音视频信号输出；
BEC-VA0808 8路音视频信号输入,8路音视频信号输出；
BEC-VA1604 16路音视频信号输入,4路音视频信号输出；
BEC-VA1608 16路音视频信号输入,8路音视频信号输出；
BEC-VA1616 16路音视频信号输入,16路音视频信号输出；
BEC-VA3208 32路音视频信号输入,8路音视频信号输出；
BEC-VA3216 32路音视频信号输入,16路音视频信号输出；
BEC-VA3232 32路音视频信号输入,32路音视频信号输出；
BEC-VA4816 48路音视频信号输入,16路音视频信号输出；
BEC-VA4832 48路音视频信号输入,32路音视频信号输出；
BEC-VA4848 48路音视频信号输入,48路音视频信号输出；
BEC-VA6416 64路音视频信号输入,16路音视频信号输出；
BEC-VA6432 64路音视频信号输入,32路音视频信号输出；
BEC-VA6464 64路音视频信号输入,64路音视频信号输出；
|
