BEC-H0402矩阵切换器，支持HDMI1.4版本 3D视频，输出带音频分离功能，支持RS232串口控制，中控控制
一、产品介绍
BEC-H0402矩阵切换器全面支持HDMI 1.4和3D标准，向下兼容HDMI 1.3版，本HDMI矩阵切换器为用户提供多种切换控制方式（面板切换、红外遥控切换、RS232切换），HDMI所有通道都支持1080P的传输能力，HDMI同时提供A通道的音频解码输出，可广泛应用于 监控电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。
二、性能特点

1．4路HDMI输入信号切换输出到2台HDMI显示设备中；

2．支持720P、1080P信号；

3．支持面板按键切换、红外遥控器切换和RS232切换；

4．向下兼容HDMI 1.3标准，符合HDCP规范；

5．具有记忆功能，重启或重新连接时能保持重启前的切换状态；

6．HDMI输出B通道内置音频，输出A通道没有音频，A通道是解码成3.5立体声输出；

三、技术参数

HDMI版本：HDMI 1.4

输入输出TMDS信号：0.5-1.0Vp-p

输入输出DDC信号：5Vp-p（TTL电平）

电源电压：5V/2A

电源功耗：≤5W

工作温度：-10~55℃

工作湿度：5~90/RH（无凝露）

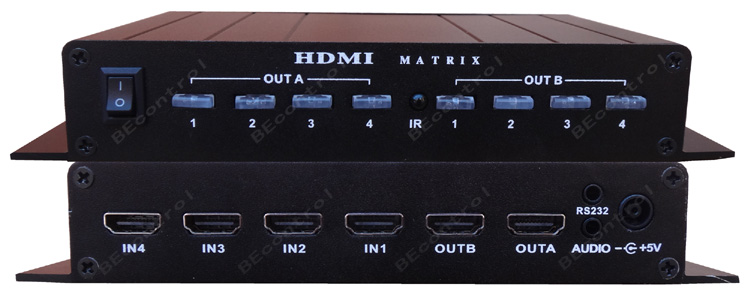

四、设备连接及使用

保持电源开关处于关闭状态

将HDMI信号输入设备连接到IN 1-IN 4端口

将HDMI显示设备连接到OUT A和OUT B端口

将电源适配器插头插入到电源输入口

打开电源

直接按一下面板的输入按钮或者使用遥控器按键切换。

五、RS232串口控制

波特率：57600/N/8

代码公式：58 59 44 5A 48 44 4D 49 4D 4C XX YY

XX:表示输出A的信号源
YY:表示输出B的信号源

XX\YY为31、32、33、34分别表示HDMI输入1-4

例如1：输出A显示HDMI输入1，输出B显示HDMI输入3

代码为：58 59 44 5A 48 44 4D 49 4D 4C 31 33

例如2：输出A显示HDMI输入2，输出B显示HDMI输入2

代码为：58 59 44 5A 48 44 4D 49 4D 4C 32 32

备注：A和B输出切换都在一条指令内完成切换
